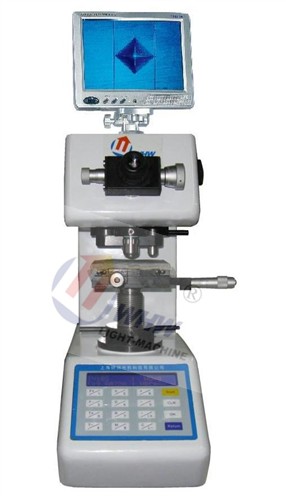

MC010-MHV-1000视频测量显微硬度计是本公司推出的第三代光机电一体化的高新技术产品,该机器造型完美、具有无可比拟的可靠性、高度灵活性、可操作性和直观性,是采用精密机械技术、数字图像处理技术、光电技术和高速信号采集与视频算法技术的新型维氏和努普硬度测试仪器.视频测量显微硬度计采用微机控制,通过软健可选择维氏和努氏硬度的测量、能调节测量光源的强弱,并能预置试验力保持时间,采用LCD显示屏,通过操作控制键可选择硬度标尺HV或HK、试验力、保荷时间、光源亮度可以无级调节.用测微目镜或者视频测量屏幕测得对角线长度D1和D2值,按键输入后即可在LCD上显示硬度值,可以直观的在视频屏幕上观察到硬度图像,操作简便.通过面板输入测量压痕对角线长度、屏幕直接读出硬度值,简便了查表的繁琐.视频测量显微硬度计采用独特的压痕测量转换和测微目镜一次测量读数机构.使用方便,测量精度高.它对所测压痕和材料金相组织直接通过大屏幕观察,减少了通过目镜观察时的疲劳以及误差.广泛应用于测定微小、薄形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬的材料的努氏硬度,是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器.
适用范围:热处理、碳化、淬火硬化层,表面覆层,钢,有色金属和微小及薄形零件等.
技术数据:
试验力:0.098N(10gf)、0.245N(25gf)、0.49N(50gf)、0.98N(100gf)、1.96N(200gf)、2.94(300gf)、4.90N(500gf)、9.80N(1000gf)
试验力施加方法:自动(加荷/卸荷/保荷)
测量显微镜放大倍率:100×(观察时)/400×(测量时)
压头:两面交为136°的正四棱锥体金刚石压头(努普压头为径角172°30′,横断面角为136°的金刚石锥形压头)
最大压痕测量长度:250um
最小压痕测量长度:0.1um
压痕图像:标准正方形
最大硬度值:9999.9
最小硬度值:0.001
实验力施加速度:0.05mm/s
测量次数:0-99
照明:16级亮度可调
实验力保持时间:5-99秒
最小测量厚度:3um
最小检测单位:0.5μm
试件最大高度:65mm
压头中心到外壁距离:85mm
执行标准:GB/T4340.2国家标准/JJG151检定规程
X-Y试台尺寸:100×100 mm/最大移动:25×25mm
主机重量:约25Kg
电源:AC220V/50-60Hz
外型尺寸(长×宽×高):405×290×480mm
主机（包括显微维氏压头一只，10×、40×物镜各一只）
标准附件:
主机
视频测量系统:1套
砝码轴:一根
砝码:6只
十字试台:1只
薄片夹持台:1只
平口夹持台:1只
细丝夹持台:1只
螺丝批:2把
水平调节螺钉:4只
10×测微目镜:1只
10×物镜:1只
40×物镜:1只
显微维氏硬度块:1套(高、中各一块)
显微维氏压头:1只
备用保险丝:1只(0.5A)
电源线:1根
产品合格证:1份
产品保修卡:1份
产品使用说明书:1份
选配附件:
努氏压头(对高硬度材料进行测试时使用)
16X测微目镜(放大倍率能达到640倍:16X40)
硬度计的工作条件:
1.在室温20℃±8°的范围内;
2.在稳固的基础上水平安装;
3.在无震动的环境中;
4.周围无腐蚀性介质和辐射环境;无滴水和尘土环境。
5.室内相对湿度不大于70%. |
|
|
|
