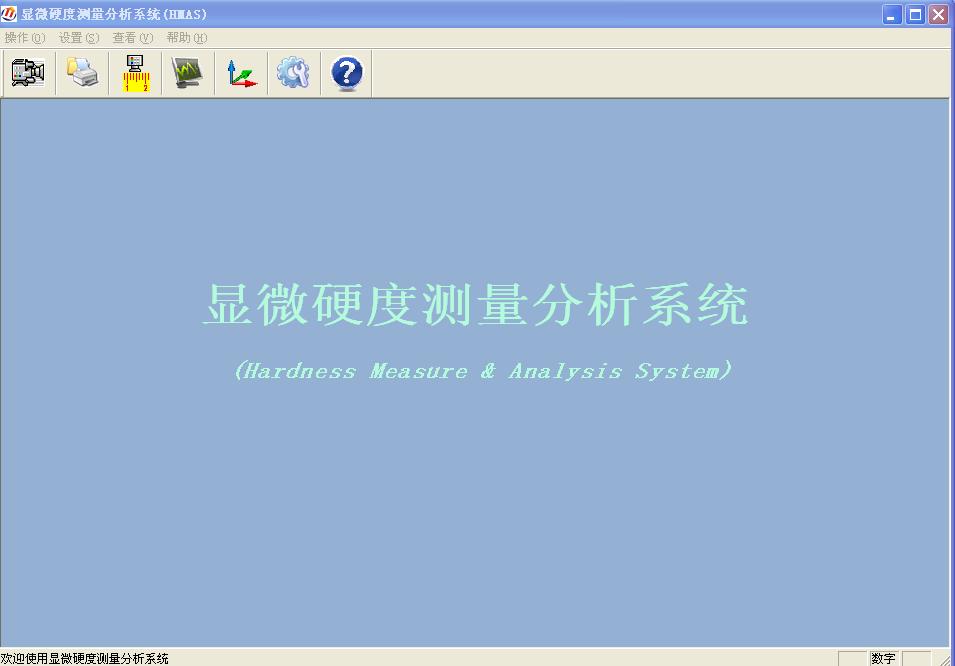

⒈ 工作原理：

    在显微硬度计的摄影接筒上安装模拟或数字摄像头，视频信号将通过采集卡或USB线传入计算机，本软件将捕获该视频信号，进而得到显微硬度计下视场图像，再对该图像进行处理和分析，得出定量和定性的分析参数。

⒉ 技术特点：

    本软件的核心功能是对岩石图像进行分析，核心功能模块有：

    模块1 ：〈维氏硬度测量〉（四边调整）

    模块2 ：〈维氏硬度测量〉（八点调整）

    模块3 ：〈布氏硬度测量〉（GB/T 231.1-2002）

    本软件具备数十种图像处理功能、同时具备报告处理、几何测量、定倍打印、图像拼接等多种辅助功能。

⒊ 知识产权：

   本软件属我公司独立开发的、具有完全自主知识产权（我公司拥有全部源程序代码）的产品，客户购买我方软件后，可根据客户需求对软件进行修改和补充，典型的定制开发工作项目有：

• 新增自动分析模块（客户需提供文字资料）；
• 新增采集卡或USB摄像头接口程序（客户需提供图像采集设备及二次开发包）；
• 新增图文信息报告；

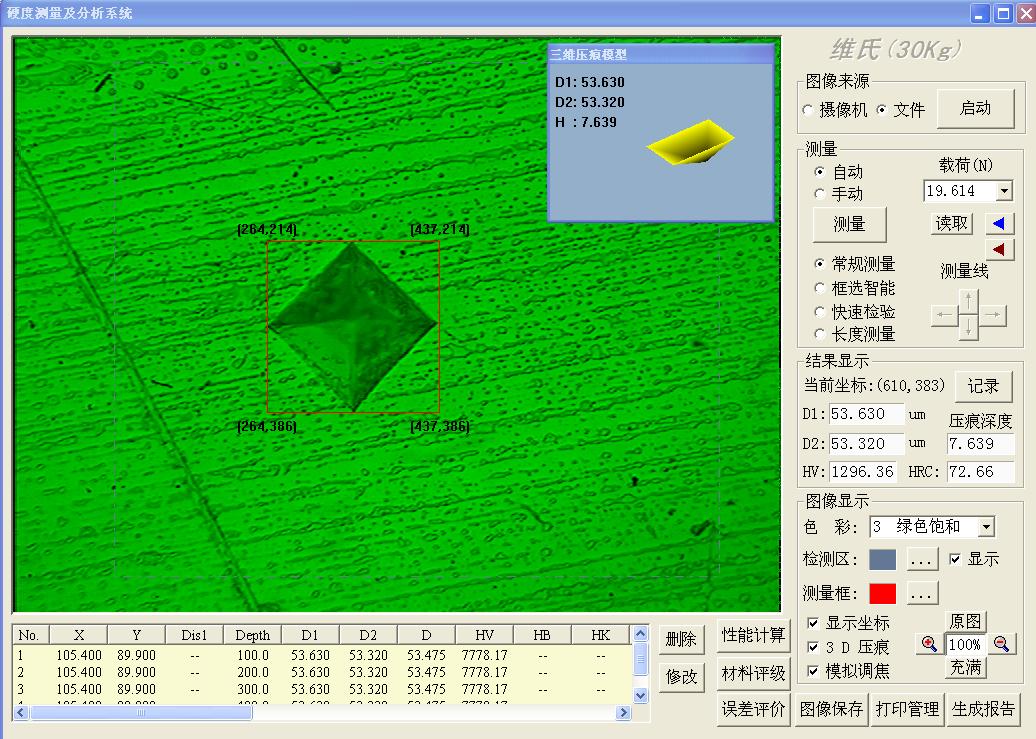

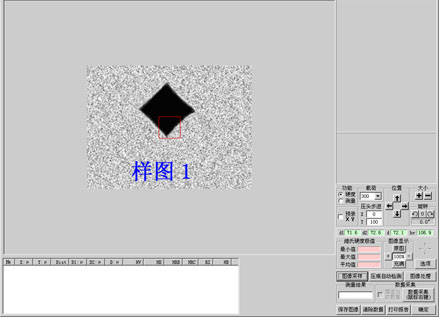

• 硬度值测量：
•
•

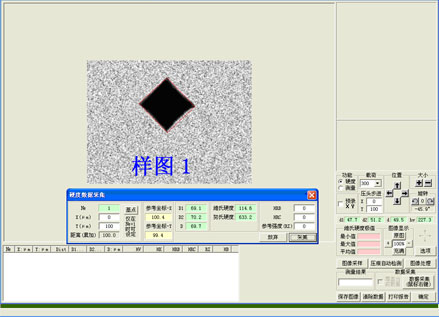

  设置“载荷大小、压头移动方向”等参数后，可采用“人工选择”或者“压痕自动检测”等两种方式取得压痕边界轮廓，进而得到硬度值。
•

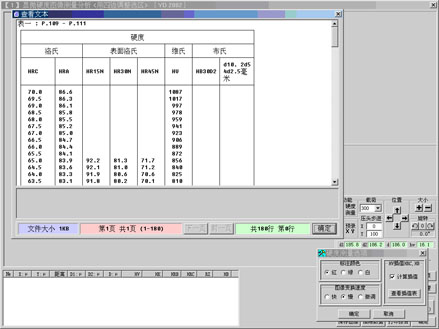

• 硬度查表：可通过“插值法”结合“查表法”，得到其他硬度值
•

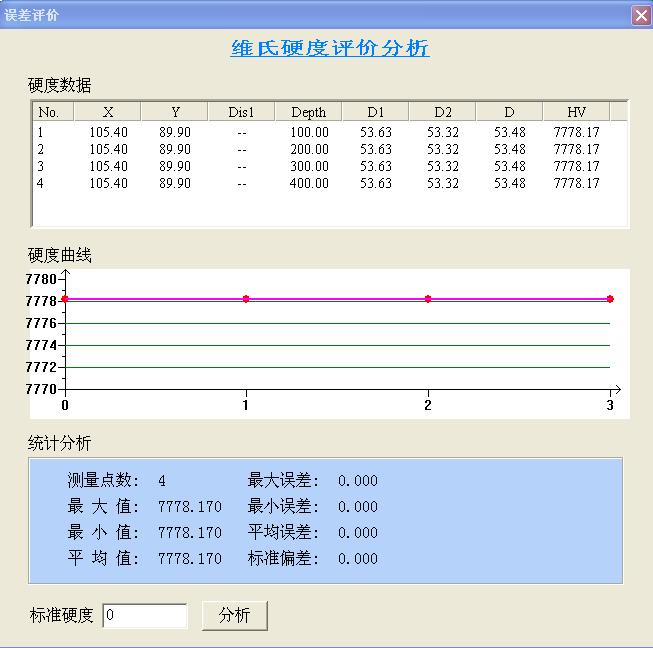

• 多组硬度值测量后的效果：

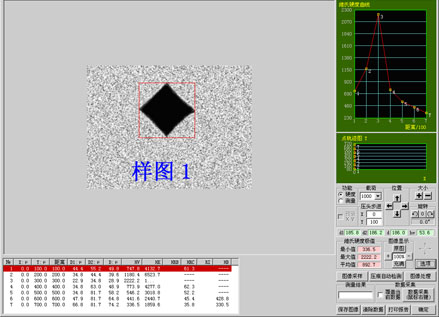

     用户可以采集多组硬度数据，这些数据将列入数据列表中，如果在选项中选中了需要HV插值时软件会自动插值并显示在列表中。同时软件将自动绘制出统计图。（界面如下）

•

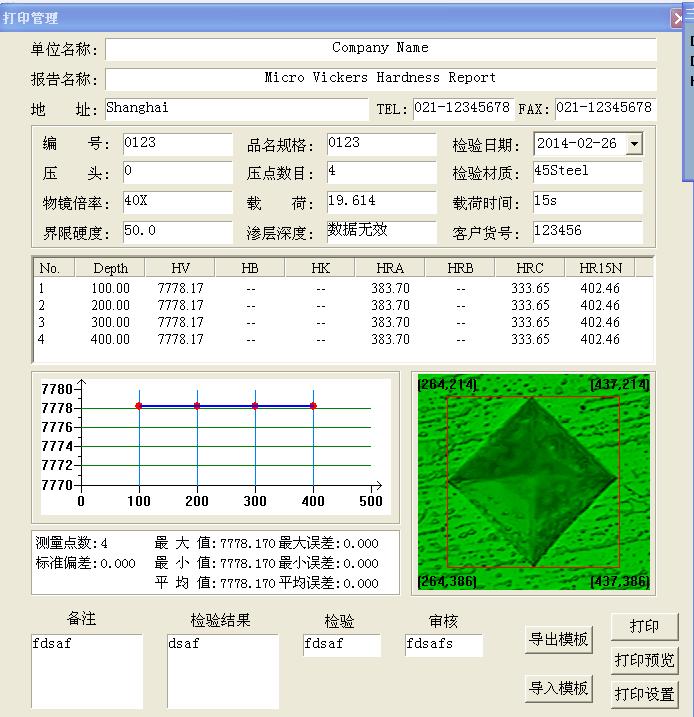

• 报告打印：以下为报告信息录入界面：
•

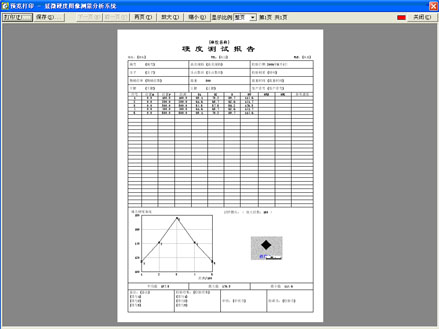

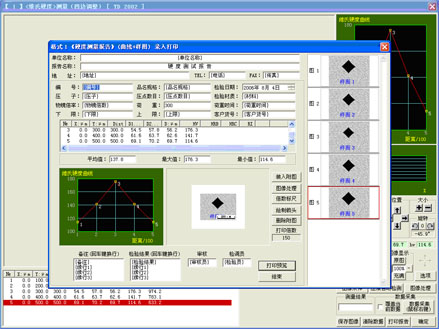

• 以下为报告打印预览录入界面：
•
• 模块2〈维氏硬度测量〉（八点调整）

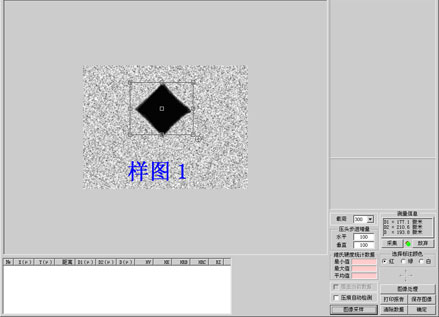

       该功能和“〈维氏硬度测量〉（四边调整）”差别在于，压痕捕获的方式不同。本模块的捕获工具上设置了八个可拉伸的点以及一个旋转钮，客户可以使用该工具确定选择区域。
•

• 模块3〈布氏硬度测量〉（GB/T?231.1-2002）

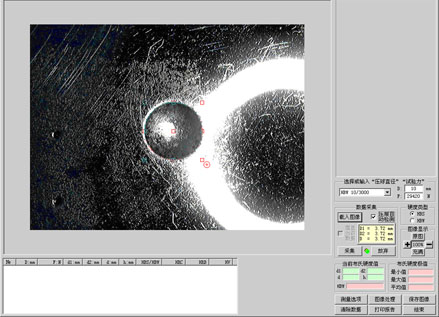

  • 图像采集：使用“图像采集”功能，装入硬度图像。

• 硬度值测量：
•

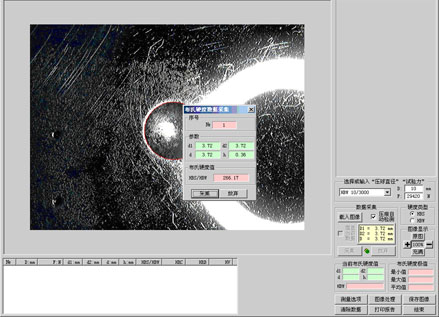

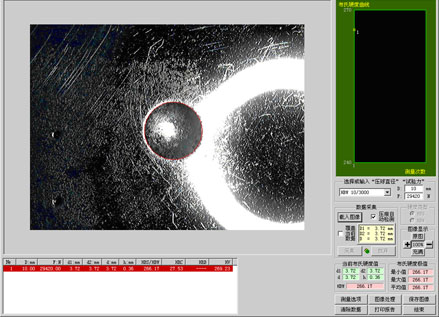

• 设置“压球直径、试验力”等参数后，可采用“人工选择”或者“压痕自动检测”等两种方式取得压痕边界轮廓，进而得到硬度值。
•
• 照此办法，可测量任意多个硬度值。
•

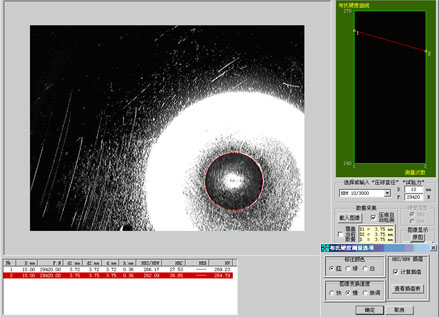

• 左上角将显示出硬度测量曲线。

  硬度查表：可通过“插值法”结合“查表法”，得到其他硬度值。目前软件可根据布氏硬度值插出HRB、HRC、HV等三种硬度值。 如插值数据超出范围，将在列表框中显示“----”。

•

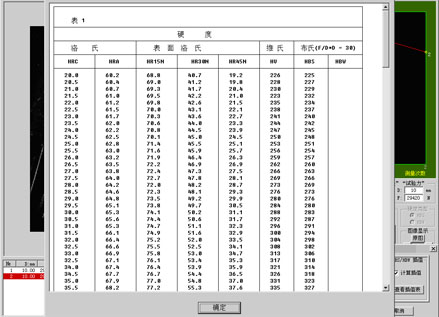

•  按下“查看插值表”，可查看插值依据：
•

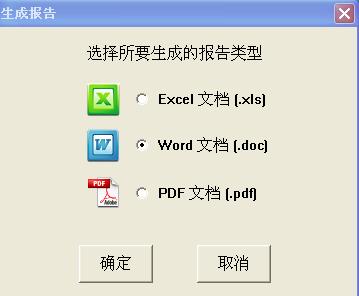

• 打印报告：

       以下为打印信息录入界面：

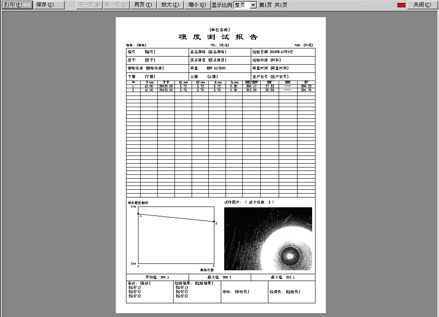

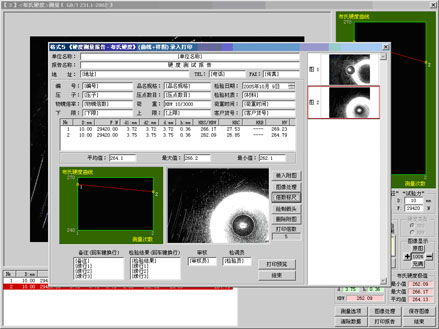

       以下为打印预览界面：
